火山灰水泥的特殊点就是需水量大。适用于地下，标准稠度需水量随混合材掺加量增加而增加。不适宜用在干燥的环境中主要是需水量太大的原因吧。所以应用火山灰水泥时要注意用水量的问题，干缩也比较大。此外，这是由于混合材是多孔细颗粒物质的原因，火山灰水泥的应用与矿渣水泥基本相同，也不宜用于受冻融循环和干湿交替以及需要早期强度高的工程。

    干燥环境使用火山灰水泥，其内部水分会很快蒸发掉，水化生成胶体的反应就会中止，强度也会停止增长，而且已经形成的水化硅酸钙凝胶还会逐渐干燥，产生较大的体积收缩和内应力，从而形成微细裂纹。在表面，由于碳化作用使水化硅酸钙凝胶粉结成为碳酸钙和氧化硅的粉状混合物，因此使已经硬化的混凝土表面产生“起粉”现象。所以，对于处在干燥环境中的地上混凝土，不宜采用火山灰水泥。某工程曾使用火山灰水泥配制的混凝土，其结构同条件制作的试件较标养28d强度偏低10-30%，而且试件破碎后内部有不同程度的“掉粉”现象，这一实例充分说明火山灰水泥在干燥环境中水化反应很不充分，不能使用。

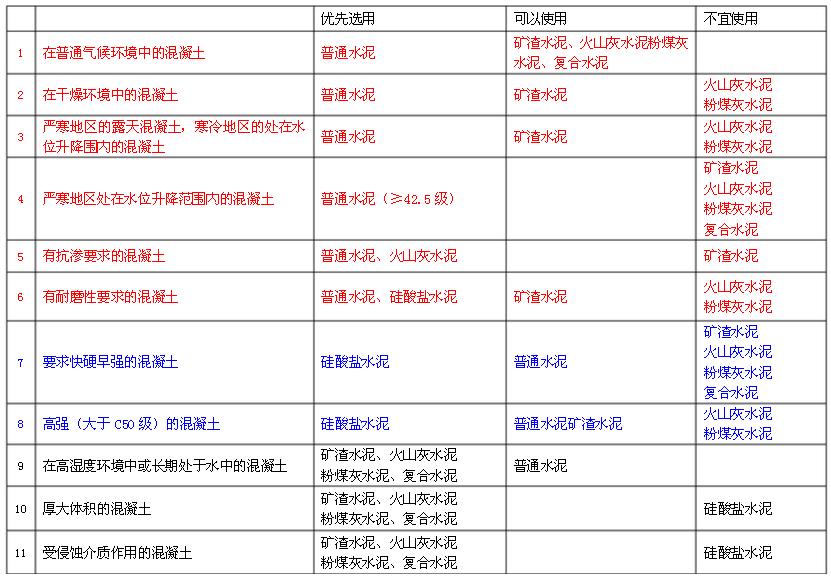

    ps:不同环境下，水泥材质选择注意
